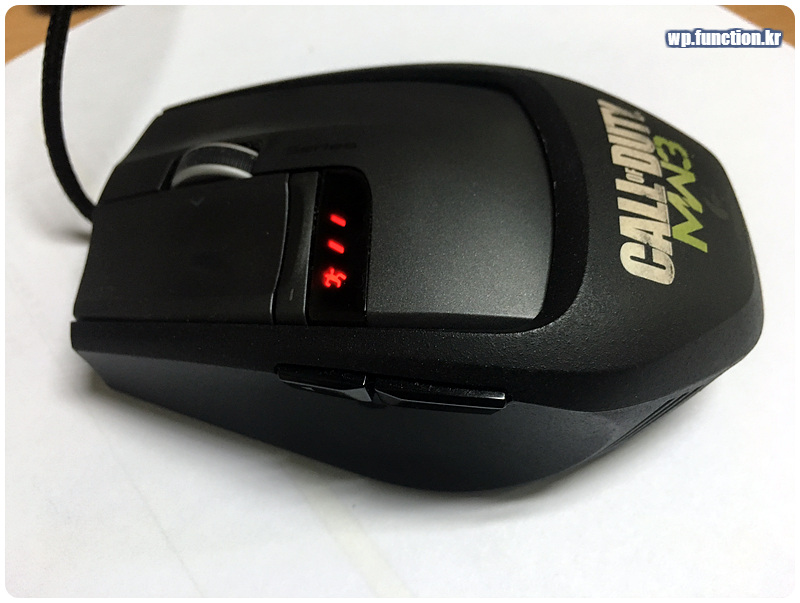

G9X Laser 마우스 휠 수리 및 스위치 교체 작업
저의 경우 아래와 같은 증상으로 소개드리는 방법과 같이 수리를 하였습니다.
증상에따라 수리 과정이 다를 수 있으니 참고하시기 바랍니다.

스위치 증상 : 클릭감이 떨어지며, 클릭시 클릭이 안먹는 경우가 있다.
해결 : 마우스 클릭 스위치 OMRON CHINA 를 OMRON JAPAN 으로 변경

휠 수리 증상 : 휠 사용시 반응이 없거나 휠 스크롤이 굼뜨게 움직인다(한번 딸깍에 5라인 설정이라면 1~2라인 이동하는 경우)
해결 : 휠 센서 청소및 휠안의 먼지 제거

우선 분해를 하기위해 그라인딩덱을 제거해 주고 아래 표기된 4개의 볼트를 풀어줍니다.

상부 버튼들과 연결된 필름 케이블이 존재하기 때문에 조심히 개봉해줍니다.

핀을 위로 올려 케이블을 분리해 줍니다.

USB연결된 케이블도 분리를 합니다.

아래 표기된 부분의 볼트를 풀어주면 마우스 하단부와 기판이 분리가 됩니다.
볼트 분리후 휠을 들어올리셔야 PCB기판을 들어올릴 수 있으며, 휠을 들어 올리실때 부품이 도망갈 수 있으니 주의해 줍니다.

마우스 본체와 기판, 휠 이 분리가 된 모습입니다.

오랜 시간 사용하다보니 먼지가 많이 끼었습니다 ㅡㅡ;

휠 부분도 마찬가지구요.. 먼지가 정말 많이 끼어있네요.. 이 먼지들 때문에 휠 센서를 가려 휠이 오작동 한것 같습니다.

휠 청소를 위해 휠 부분도 분리 세척을 감행합니다.

스프링 3개와 휠이 걸리는 핀 / 무한 & 일반 휠 모드 스위치 딸깍이 이렇게 구성되어 있습니다.
마찬가지로 부품분실 및 파손에 유의하여 조심히 분해를 해줍니다.

모두 분해 후 세척을 진행한 모습입니다.

분해의 역순으로 휠 부분을 재조립을 해줍니다.

휠센서가 작동되는 부분을 잠시 설명 드리면, 노란색 부분에서 빛 신호를 보내고 빨간색 부분에서 이신호를 받아 처리하는데, 휠의 빛살(?) 부분에 빛이 통과하고 이 빛이 깜빡이는 주기(타이밍)를(을) 통하여 휠의 회전 속도와 회전량을 체크하여 보내지는것 같습니다.
따라서 휠 부품에 먼지가 많이 끼었을 시 오작동 할 가능성이 큰것을 알 수 있습니다.

다음은 마우스 클릭 문제를 해결하기 위해 옴론 재팬(OMRON JAPAN) 스위치를 준비 하였습니다.

아래 사진의 기반에 표기된 부분이 스위치 다리입니다.
해당부분을 솔더링한 후 교체할 스위치를 이식하시면 됩니다.

모든 작업이 마무리 되어가고 있습니다.
이제 분해의 역순으로 모든 부품을 조립해줍니다.



조립후 모든 테스트를 진행합니다.

이 포스팅을 마치며… 해당글이 도움이 되시길 바랍니다.
